ضریب اطمینان و بار مجاز در طراحی قالب‌های فلزی

در پروژه‌های بتن‌آرمه، قالب‌بندی معمولاً به‌عنوان یک عملیات موقت شناخته می‌شود؛ اما در عمل، کیفیت طراحی و اجرای قالب می‌تواند تأثیری مستقیم بر ایمنی، سرعت اجرا و حتی کیفیت نهایی سازه داشته باشد. بسیاری از مشکلاتی که در کارگاه‌های ساختمانی مشاهده می‌شود، نه به دلیل ضعف بتن یا آرماتوربندی، بلکه به دلیل انتخاب نامناسب قالب، محاسبه اشتباه بارهای وارده یا بی‌توجهی به ظرفیت واقعی سیستم قالب‌بندی اتفاق می‌افتد.

به همین دلیل، مهندسی قالب‌بندی دیگر صرفاً انتخاب چند صفحه فلزی و اتصال آن‌ها به یکدیگر نیست، بلکه یک فرآیند طراحی مبتنی بر تحلیل نیرو، کنترل تغییر شکل و تعیین ضریب اطمینان محسوب می‌شود.

در پروژه‌هایی که کیفیت سطح بتن، سرعت تکرار عملیات و ایمنی نیروهای اجرایی اهمیت دارد، انتخاب سیستم مناسب اهمیت زیادی پیدا می‌کند. برای شناخت بهتر انواع سیستم‌های مورد استفاده و بررسی ویژگی‌های فنی آن‌ها می‌توان به صفحه قالب بتن مراجعه کرد. شناخت دقیق مشخصات فنی قالب پیش از خرید، باعث می‌شود تصمیم‌گیری بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً بر اساس قیمت اولیه.

قالب فلزی از دید مهندسی؛ یک عضو باربر موقت

یکی از اشتباهات رایج در برخی پروژه‌ها این است که قالب فلزی تنها به‌عنوان یک پوشش نگهدارنده بتن تازه دیده می‌شود. در حالی که قالب در زمان بتن‌ریزی مجموعه‌ای از بارهای قابل توجه را تحمل می‌کند. فشار جانبی بتن تازه، وزن بتن، وزن آرماتورها، تجهیزات اجرایی، ضربه ناشی از تخلیه بتن و نیروهای ناشی از حرکت کارگران، همگی به سیستم قالب منتقل می‌شوند.

در واقع قالب‌بندی را می‌توان یک سازه موقت دانست که باید تا زمان رسیدن بتن به مقاومت کافی، پایداری لازم را حفظ کند. اگر طراحی قالب بدون توجه به این نیروها انجام شود، مشکلاتی مانند باز شدن درزها، تغییر شکل صفحات، ایجاد شکم در دیوارهای بتنی، کاهش دقت ابعادی و حتی شکست ناگهانی سیستم نگهدارنده ممکن است رخ دهد.

مفهوم بار مجاز در قالب‌بندی چیست؟

بار مجاز قالب فلزی به حداکثر نیرویی گفته می‌شود که قالب می‌تواند بدون ایجاد تغییر شکل غیرقابل قبول یا آسیب سازه‌ای تحمل کند. این مقدار با ظرفیت نهایی شکست قالب متفاوت است. یک سیستم قالب‌بندی استاندارد نباید تا مرز شکست مورد استفاده قرار گیرد، بلکه باید فاصله‌ای ایمن میان بار کاری و ظرفیت نهایی آن وجود داشته باشد.

برای مثال، اگر یک صفحه قالب در آزمایش‌های مهندسی بتواند نیروی مشخصی را تحمل کند، این به معنای استفاده از همان مقدار نیرو در شرایط واقعی کارگاه نیست. عوامل محیطی، کیفیت اتصالات، شرایط نصب، خطاهای اجرایی و تکرار استفاده از قالب می‌توانند ظرفیت واقعی را کاهش دهند.

در محاسبات قالب‌بندی معمولاً موارد زیر بررسی می‌شوند:

• ضخامت ورق فولادی

• نوع پروفیل‌های تقویتی

• فاصله پشت‌بندها

• نوع اتصال صفحات

• کیفیت جوشکاری

• شرایط مهاربندی

• ارتفاع بتن‌ریزی

به همین دلیل دو قالب با ظاهر مشابه ممکن است عملکرد کاملاً متفاوتی در کارگاه داشته باشند.

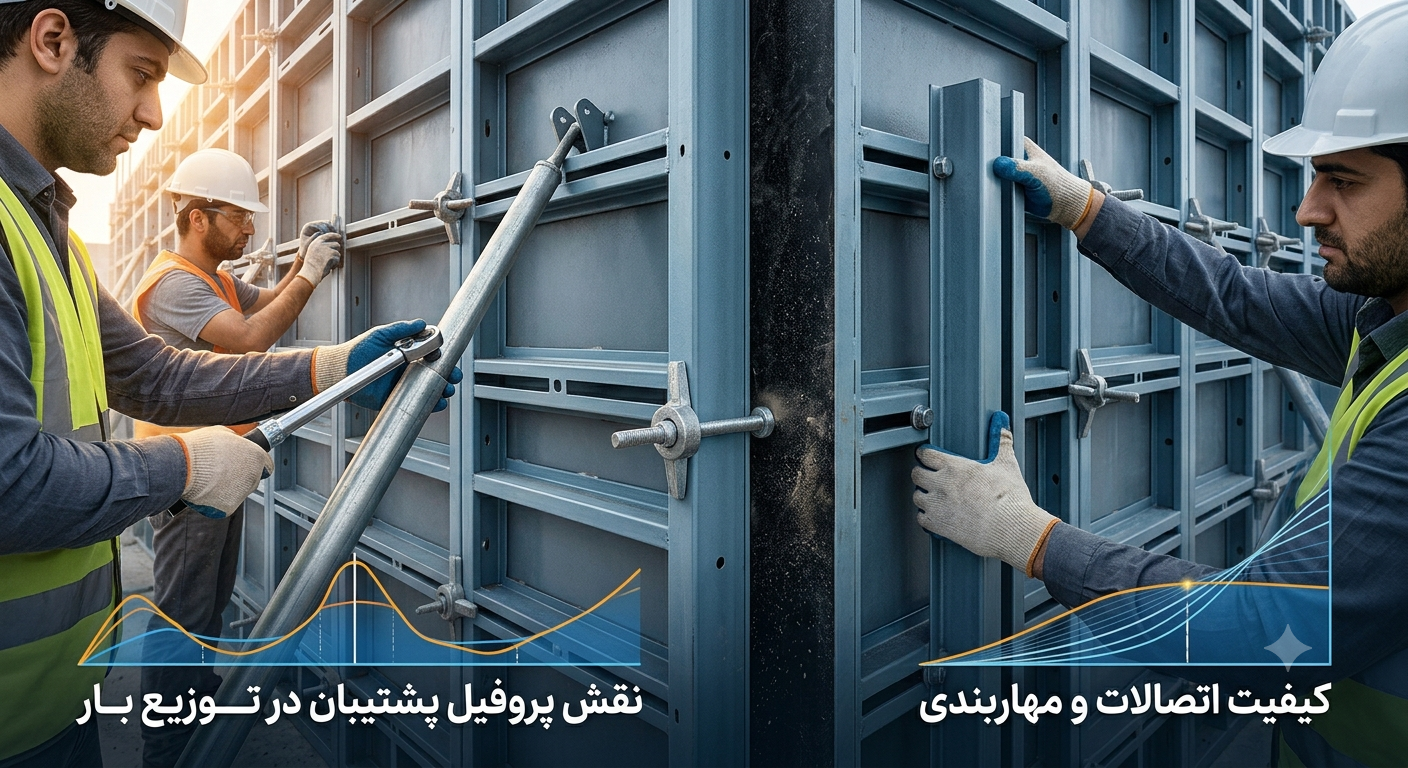

عوامل مؤثر بر ظرفیت واقعی باربری قالب فلزی

یکی از برداشت‌های نادرست در برخی پروژه‌ها این است که ظرفیت باربری قالب تنها به ضخامت ورق فولادی وابسته است، در حالی که عملکرد واقعی یک سیستم قالب‌بندی حاصل مجموعه‌ای از عوامل طراحی، تولید و اجرا است. دو قالب با ضخامت ورق یکسان ممکن است در شرایط واقعی کارگاه رفتار کاملاً متفاوتی داشته باشند.

از مهم‌ترین عواملی که ظرفیت واقعی باربری قالب را تعیین می‌کنند می‌توان به موارد زیر اشاره کرد:

به همین دلیل، ارزیابی ظرفیت قالب تنها بر اساس وزن یا ضخامت ورق نمی‌تواند معیار مناسبی برای انتخاب آن باشد و لازم است کل سیستم قالب‌بندی به‌عنوان یک مجموعه مهندسی بررسی شود.

ضریب اطمینان در استانداردهای طراحی قالب بتن

در پروژه‌های حرفه‌ای، ضریب اطمینان تنها یک عدد تجربی نیست، بلکه بر اساس الزامات آیین‌نامه‌ها و استانداردهای طراحی تعیین می‌شود. استانداردهایی مانند ACI 347 Guide to Formwork for Concrete و EN 12812 چارچوب‌هایی برای طراحی، کنترل ظرفیت باربری، محدود کردن تغییر شکل و بررسی شرایط اجرایی ارائه می‌کنند.

همچنین در پروژه‌های داخل کشور، الزامات مبحث نهم مقررات ملی ساختمان و آیین‌نامه بتن ایران (آبا) نیز در طراحی و اجرای سازه‌های بتنی مورد توجه قرار می‌گیرد. هرچند این اسناد مستقیماً جایگزین استانداردهای تخصصی قالب‌بندی نیستند، اما در تحلیل بارهای وارد بر سازه موقت و کنترل ایمنی نقش مهمی دارند.

به همین دلیل، طراحی قالب فلزی نباید صرفاً بر مبنای تجربه کارگاهی انجام شود، بلکه لازم است محاسبات مهندسی و الزامات استانداردها نیز در فرآیند تصمیم‌گیری لحاظ شوند.

محاسبه فشار بتن تازه؛ مهم‌ترین عامل در طراحی قالب

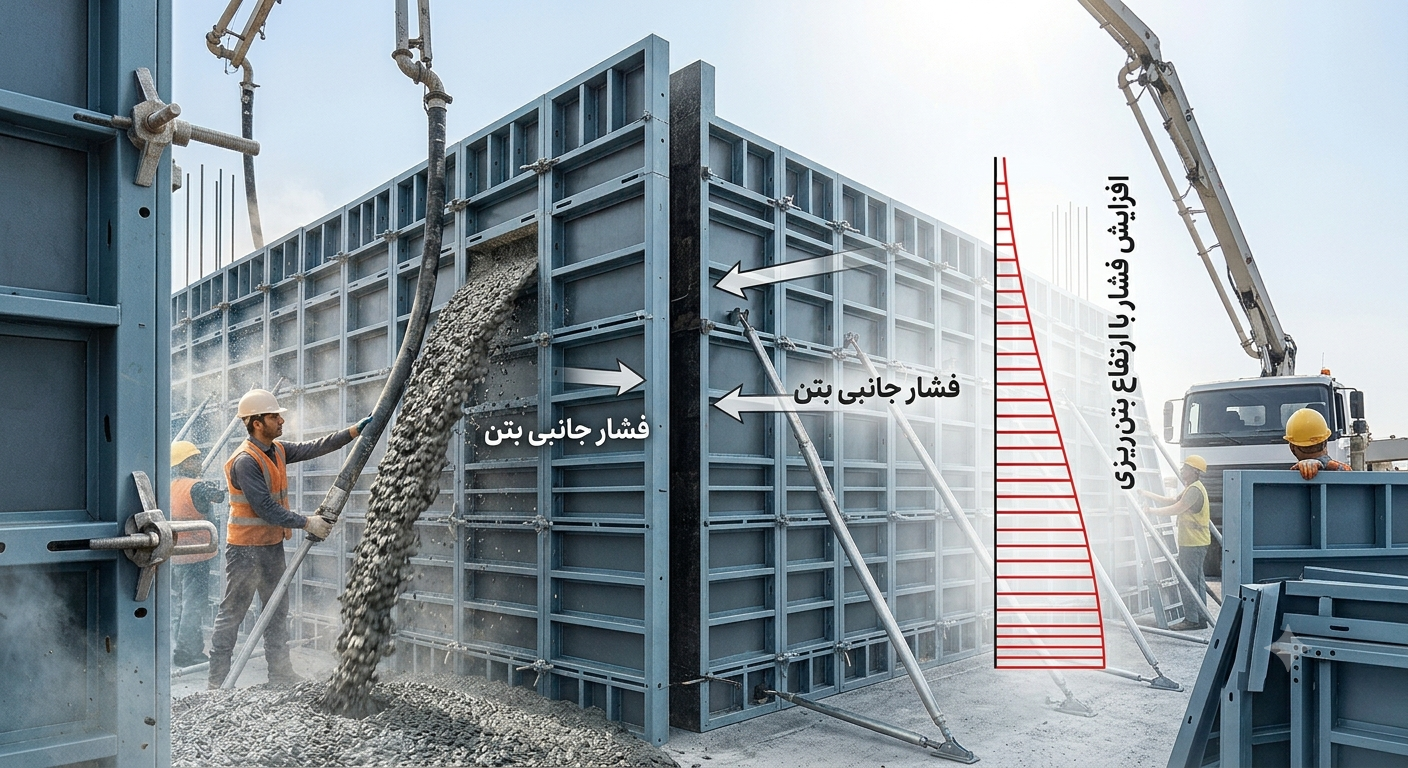

یکی از اصلی‌ترین بارهایی که قالب‌های دیوار و ستون تحمل می‌کنند، فشار جانبی بتن تازه است. برخلاف بتن سخت‌شده، بتن تازه رفتاری نزدیک به یک سیال دارد و فشار آن بر دیواره قالب با افزایش ارتفاع بتن‌ریزی افزایش پیدا می‌کند.

عواملی مانند موارد زیر روی این فشار تأثیر دارند:

• ارتفاع عضو بتنی

• سرعت بتن‌ریزی

• دمای محیط

• روانی بتن

• نوع افزودنی‌های بتن

• زمان گیرش اولیه

برای مثال، در بتن‌ریزی دیوارهای مرتفع، استفاده از قالبی که فقط برای ارتفاع‌های کم طراحی شده باشد، می‌تواند باعث تغییر شکل جدی یا باز شدن اتصالات شود.

به همین دلیل پیمانکاران باتجربه قبل از شروع عملیات، علاوه بر بررسی نقشه سازه، شرایط واقعی بتن‌ریزی را نیز در نظر می‌گیرند.

یک مثال اجرایی از تأثیر فشار بتن بر عملکرد قالب

فرض کنید در یک پروژه اجرای دیوار برشی، قالب فلزی برای بتن‌ریزی در ارتفاع مشخصی طراحی شده است. اگر در زمان اجرا سرعت بتن‌ریزی بیش از مقدار پیش‌بینی‌شده افزایش یابد، فشار جانبی بتن تازه نیز بیشتر خواهد شد. در چنین شرایطی، حتی اگر صفحات قالب از ورق مناسبی ساخته شده باشند، احتمال افزایش تغییر شکل، باز شدن اتصالات یا ایجاد ناصافی در سطح بتن وجود دارد.

در بسیاری از این موارد، مشکل به کیفیت ورق یا استحکام فولاد مربوط نمی‌شود؛ بلکه ناشی از اختلاف میان شرایط واقعی اجرا و فرضیات طراحی است. به همین دلیل، مهندسان علاوه بر ظرفیت اسمی قالب، شرایط اجرایی پروژه را نیز در محاسبات خود لحاظ می‌کنند.

نقش کیفیت ساخت در ظرفیت واقعی قالب فلزی

حتی اگر طراحی اولیه قالب درست باشد، کیفیت ساخت می‌تواند ظرفیت نهایی آن را تغییر دهد. فرآیند تولید، نوع ورق، کیفیت برش، دقت پانچ‌ها و روش جوشکاری همگی در عملکرد قالب نقش دارند.

قالب‌هایی که دارای جوش‌های نامناسب، تابیدگی در سطح ورق یا اتصالات غیراستاندارد هستند، ممکن است در ظاهر قابل استفاده باشند، اما در زمان اعمال بار عملکرد قابل پیش‌بینی نداشته باشند.

قالب فلزی استاندارد باید ویژگی هایی مثل سطح صاف و بدون موج، پانچ‌های دقیق و جوشکاری اصولی داشته باشد. روش جوشکاری co2 به عنوان یکی از تکنیک‌های برتر در تولید این قالب‌ها شناخته می‌شود. همچنین استفاده از ورق st-37 که توسط شرکت فولاد مبارکه اصفهان تولید می‌شود، به‌عنوان ماده اولیه، کیفیت و دوام قالب را افزایش می‌دهد.

در تولیدکنندگان حرفه‌ای، کنترل کیفیت تنها به بررسی محصول نهایی محدود نمی‌شود، بلکه از مرحله انتخاب مواد اولیه تا مونتاژ و تست نهایی ادامه دارد.

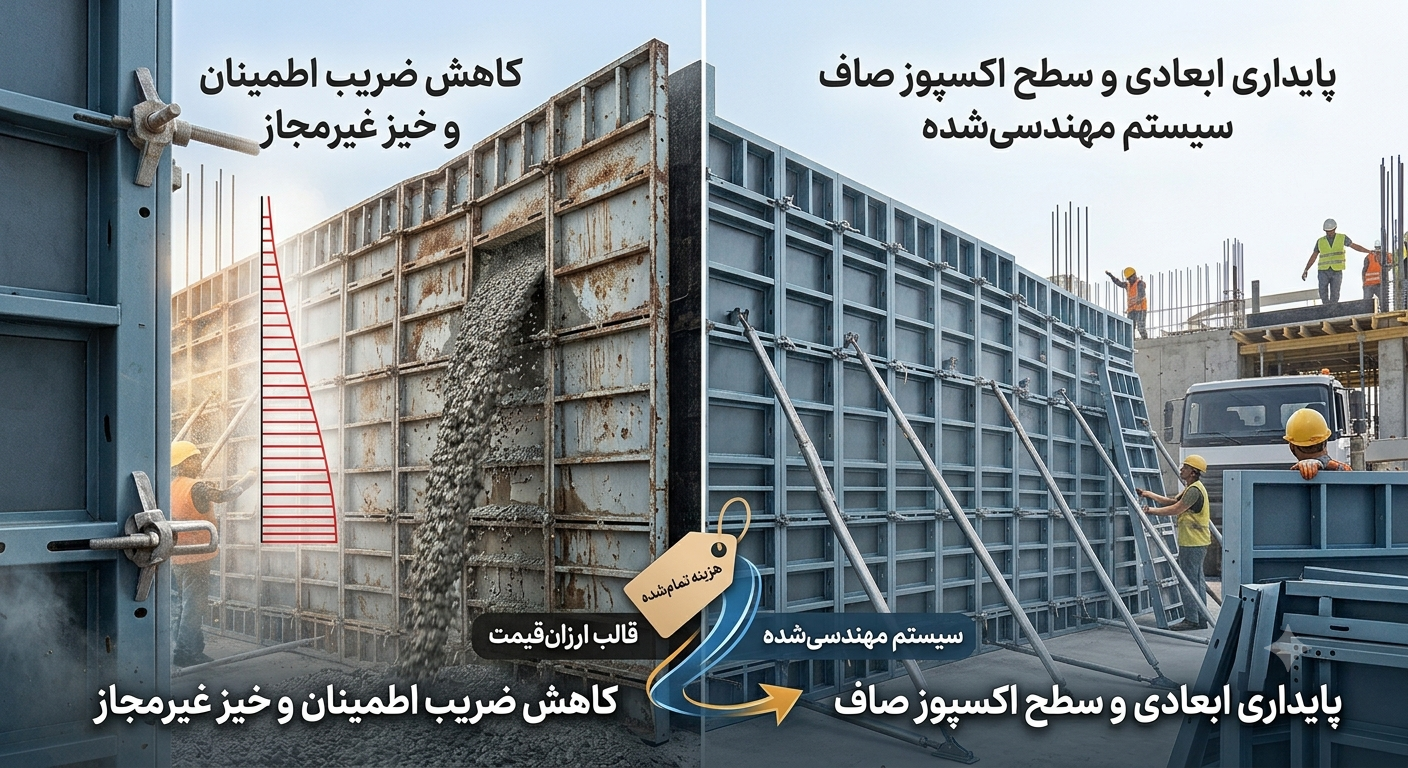

نگاه اجرایی پیمانکاران؛ چرا ارزان‌ترین قالب همیشه اقتصادی نیست؟

در بسیاری از پروژه‌ها، تصمیم خرید قالب صرفاً بر اساس قیمت اولیه گرفته می‌شود. این موضوع در کوتاه‌مدت ممکن است باعث کاهش هزینه خرید شود، اما در زمان اجرا مشکلاتی ایجاد می‌کند.

یک قالب با کیفیت پایین ممکن است:

• دفعات استفاده کمتری داشته باشد.

• زمان نصب بیشتری نیاز داشته باشد.

• باعث افزایش هزینه نیروی انسانی شود.

• کیفیت سطح بتن را کاهش دهد.

• نیاز به تعمیرات مکرر داشته باشد.

در مقابل، قالبی که طراحی مهندسی شده دارد، حتی اگر قیمت اولیه بیشتری داشته باشد، در پروژه‌های چندمرحله‌ای می‌تواند هزینه تمام‌شده را کاهش دهد.

قیمت قالب بتن بسته به نوع قالب، ابعاد، وزن و متریال مصرفی متفاوت است و انتخاب گزینه مناسب می تواند تأثیر مستقیمی بر صرفه جویی اقتصادی و دوام سازه داشته باشد.

امروزه شرکت‌های بین‌المللی مانند PERI و Doka سیستم‌های قالب‌بندی را بر اساس محاسبات دقیق مهندسی، استانداردهای ایمنی و نیازهای اجرایی توسعه می‌دهند. در ایران نیز مجموعه‌هایی مانند SANATSAZE در حوزه تولید سیستم‌های قالب‌بندی فلزی فعالیت می‌کنند و مقایسه روندهای تولید داخلی با نمونه‌های بین‌المللی نشان می‌دهد که کیفیت ساخت، دقت ابعادی و طراحی کاربردی از عوامل کلیدی موفقیت یک سیستم قالب‌بندی هستند.

اشتباهاتی که می‌تواند ضریب اطمینان قالب را کاهش دهد

حتی بهترین قالب‌ها نیز در صورت اجرای نادرست نمی‌توانند عملکرد مطلوبی داشته باشند. برخی از اشتباهات رایج در پروژه‌ها عبارت‌اند از:

استفاده از قالب خارج از ظرفیت طراحی‌شده:
گاهی یک قالب برای دیوار کوتاه طراحی شده اما در پروژه‌ای با ارتفاع بیشتر استفاده می‌شود.

بی‌توجهی به مهاربندی:
اتصالات و پشت‌بندها نقش مهمی در انتقال نیرو دارند و حذف یا کاهش آن‌ها خطرناک است.

عدم بررسی سلامت قالب‌های چندبار مصرف:
قالبی که چندین بار استفاده شده، باید قبل از ورود مجدد به پروژه بررسی شود.

سرعت بالای بتن‌ریزی بدون هماهنگی:
افزایش سرعت بتن‌ریزی می‌تواند فشار جانبی بتن را بیشتر از مقدار پیش‌بینی‌شده کند.

جمع‌بندی نکات کلیدی برای انتخاب قالب مناسب

در انتخاب یک سیستم قالب‌بندی مناسب، تنها توجه به قیمت یا ظاهر قالب کافی نیست. ارزیابی ظرفیت باربری، کیفیت ساخت، نحوه طراحی پشت‌بندها، نوع اتصالات، شرایط بتن‌ریزی، تعداد دفعات استفاده و میزان انطباق قالب با نیازهای واقعی پروژه، مجموعه عواملی هستند که باید به‌صورت هم‌زمان بررسی شوند.
