پمپ دیافراگمی

چرا پمپ دیافراگمی را انتخاب کنیم؟

پمپ دیافراگمی الکتریکی نحوه استفاده از این پمپ های جابجایی مثبت را در کاربردهای شیمیایی و صنعتی تغییر داده است.

بنابراین، در واقع یک پمپ دیافراگمی چیست؟

به بیان ساده، این یک پمپ دیافراگمی هوادار با موتور الکتریکی است و در چند سال گذشته، پمپ دیافراگمی الکتریکی – که معمولاً به عنوان EODD نیز شناخته می شود – چشم انداز پمپ دیافراگمی را تغییر داده است.

اضافه شدن یک موتور الکتریکی به یک پمپ دیافراگمی با هوا کنترل بیشتری بر پمپ به شما می دهد، امکان ضربان کم بدون استفاده از دمپرهای ضربان را فراهم می کند و در مصرف انرژی صرفه جویی می کند.

تمام مزایای پمپ های دیافراگمی و موارد دیگر

پمپ های دیافراگمی یک انتخاب محبوب از پمپ های جابجایی مثبت هستند و پمپ دیافراگمی برقی فقط این را بیشتر می کند. پمپ های EODD:

♦ هنگامی که تحت فشار باشد متوقف می شود و در نتیجه از آسیب دیدن پمپ جلوگیری می شود

♦ با پورت های 1، 2، یا 3 اینچی در دسترس هستند که طیفی از نرخ جریان را از 151 لیتر در دقیقه تا 830 لیتر در دقیقه به شما می دهد.

♦ در طیف گسترده ای از مواد و پیکربندی ها از جمله پلی پروپیلن، PVDF و PTFE، فولاد ضد زنگ، آلومینیوم و چدن انعطاف پذیر موجود هستند.

♦ ذاتاً خود جوش هستند

♦ می تواند دارای گواهینامه ATEX برای جوهای انفجاری باشد

درست مانند پمپ های دیافراگمی معمولی با هوا، اما با مزایای اضافی:

♦ کنترل آسان تر در برنامه های بچینگ/دوز و دارای گزینه درایو با سرعت متغیر برای کنترل دقیق

♦ کاهش ضربان بدون نیاز به دمپرهای ضربان اضافی

♦ می تواند موبایل باشد

♦ نسبت به مواد حساس ملایم تر هستند

♦ ساکت تر بودن

♦ در معرض یخ زدگی نیست

تنها تفاوت اصلی و آشکار اضافه شدن یک موتور است. این تغییر کوچک به این معنی است که می‌توانید تا ۸۰ درصد در هزینه‌های جاری با یک درایو الکتریکی کم‌مصرف‌تر صرفه‌جویی کنید.

پمپ دیافراگمی “کارآمدتر انرژی” به معنای واقعی چیست؟

هنگام ارائه راه حل های جدید برای جابجایی مایعات، یا جایگزینی راه حل های موجود، می دانیم که افراد زیادی می توانند در تصمیم گیری نقش داشته باشند، از جمله افرادی که صورتحساب ها را پرداخت می کنند، بنابراین بیایید این را به صورت واقعی بیان کنیم.

جدول زیر پیامدهای هزینه پمپ دیافراگمی 2 اینچی PP/PTFE هوا را در مقابل پمپ دیافراگمی الکتریکی PP/PTFE 2 اینچی نشان می دهد.

با این حال، ارزش بررسی هزینه های انرژی قابل توجهی را دارد که می توانید در صورت داشتن سایتی با بیست پمپ در حال کار انجام دهید.

این واقعیت پنهان نیست که پمپ دیافراگمی با کارکرد الکترونیکی هزینه بسیار بیشتری دارد، با این حال، بدیهی است که آنها برنامه بلندمدت بسیار بهتری برای بهره وری انرژی و هزینه کمتر هستند. شایان ذکر است که پمپ دیافراگمی الکترونیکی نیاز به هوا را به طور کلی نافی نمی کند زیرا مقدار کمی برای شارژ پمپ مورد نیاز است، اما در صورت عدم دسترسی به هوا در محل، می توان با یک کمپرسور اضافی این مشکل را دور زد.

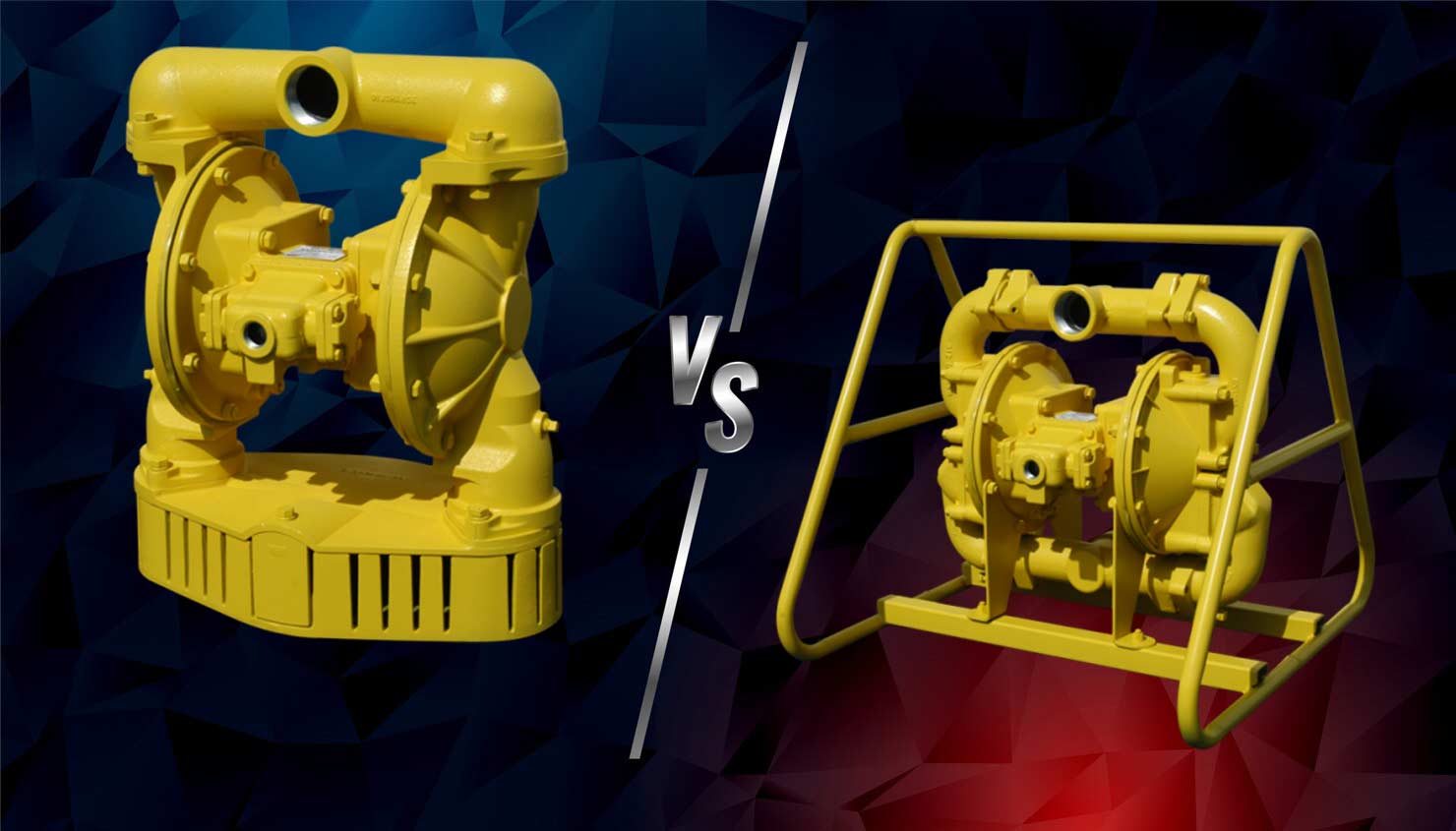

پمپ دیافراگمی در مقابل پمپ EDDY

این مقاله شامل:

♦ پمپ دیافراگمی چیست؟

♦ کاربردهای پمپ دیافراگمی

♦ پمپ های دیافراگمی در مقایسه با پمپ های EDDY

♦ مزایای پمپ EDDY

پمپ دیافراگمی چیست؟

پمپ های دیافراگمی یا با هوا یا الکتریکی کار می کنند. پمپ های دیافراگمی با هوا رایج تر هستند. پمپ های دیافراگمی، پمپ های جابجایی مثبت، خود پرایمینگ هستند و در مواد مختلفی موجود می باشند. معمولاً آنها با اندازه پورت ورودی و تخلیه از 1/4 اینچ تا 4 اینچ عرضه می شوند. آنها پمپ های قابل حمل در نظر گرفته می شوند زیرا سبک تر از سایر پمپ های صنعتی با اندازه پورت معادل هستند.

پمپ های دیافراگمی با نحوه جابجایی سیال توسط پمپ های دیگر متفاوت است. این پمپ ها با دیافراگم هایی طراحی شده اند که به عنوان یک غشای جداکننده عمل می کنند و سیال پمپ شده را از موتور هوایی که پمپ را تغذیه می کند، جدا می کند. دیافراگم ها توسط یک شفت مشترک به هم متصل می شوند و رفت و برگشت (تغییر) به جلو و عقب می شوند.

مکانیک پمپ دیافراگم

کاربردهای پمپ دیافراگمی

پمپ های دیافراگمی را می توان در طیف وسیعی از کاربردها در بسیاری از صنایع به کار برد. آنها در انواع مختلفی از مواد (فلزات و پلاستیک) ارائه می شوند که آنها را برای کاربردهایی که شامل بسیاری از مواد مختلف می شود مناسب می کند. آنها برای جابجایی مایعات خورنده یا اسیدی نسبتاً محبوب هستند. این پمپ ها می توانند دوغاب ها و مواد جامد پر شده را در جایی که اندازه جامدات به طور قابل توجهی کوچکتر از اندازه درگاه های ورودی و تخلیه مایع است پمپاژ کنند. آنها را می توان در کاربردهایی استفاده کرد که برای پمپ های با موتورهای الکتریکی یا احتراقی مناسب نیستند. در نظر گرفته شده به عنوان پمپ های جابجایی مثبت، فشار تخلیه محدود به کل فشار هوا است که موتور هوا را تغذیه می کند و پمپ را به حرکت در می آورد. آنها برای کاربردهای مکش سیلابی مناسب هستند یا به دلیل خلاء بالایی که این پمپ ها می توانند ایجاد کنند، می توانند بالای منبع سیال قرار گیرند.

پمپ های دیافراگمی در مقایسه با پمپ EDDY

هر دو پمپ EDDY و پمپ های دیافراگمی سنتی با هوا به روشی متفاوت عمل می کنند. پمپ دیافراگمی که با هوا کار می کند به صورت رفت و برگشتی حرکت می کند و یک خلاء در مسیر ورودی ایجاد می کند که سیال را به داخل پمپ می کشد. سپس، پمپ به سکته تخلیه منتقل می شود که در آن سیال از پمپ جابجا می شود. فن آوری پمپ گردابی بر اساس اصل حرکت مایع تورنادو به عنوان یک ستون چرخشی هماهنگ در امتداد مرکز لوله ورودی است که باعث مخلوط شدن ذرات جامد با مایع می شود و مکش به اندازه کافی قوی ایجاد می کند تا ذرات جامد به سمت بالا حرکت کنند و فشار ایجاد کند. دیفرانسیل برای تخلیه مورد نظر جریان گردابی ناشی از اختلاف فشار ناشی از روتور و تقویت شده توسط الگوهای جریان آشفته در لوله و لوله مکش است.

جریان های گردابی با حضور ذرات جامد تقویت می شوند که نیروهای اینرسی را در سیال افزایش می دهند. تشکیل گرداب بستگی به ذرات جامد معلق دارد که باعث مکش می شوند. برخلاف پمپ‌های گردابی، روتور مستقیماً سیال را بدون لغزش از پمپ عبور می‌دهد. پمپ EDDY از حرکت ذرات و موج القا شده از این ذرات جامد برای تولید جریان گردابی و القای مکش استفاده می کند.

پمپ EDDY به گونه ای طراحی شده است که در کاربردهایی که نیاز به پمپاژ سیالات با ویسکوزیته بالا یا سیالاتی با محتوای جامد بالا دارند، برتر باشد. این پمپ دارای جریان زیادی در مسیر مایع است که برای سیالات جامد با ویسکوزیته بالا مناسب است. پمپ EDDY می تواند مواد جامدی را که تقریباً به قطر درگاه تخلیه پمپ است عبور دهد.

مزایای پمپ دیافراگمی EDDY

♦ طراحی پمپ بدون گرفتگی – پمپ EDDY با روتور فرورفته طراحی شده است که برای طراحی جریان بزرگ پمپ ضروری است. این طراحی بزرگ جریان عبوری، مواد جامد را به راحتی عبور می دهد که می توانند از طریق درگاه ورودی پمپ جا شوند. به عنوان مثال، یک پمپ EDDY 10 اینچی اجازه عبور اجسام جامد تا قطر 9 اینچ را می دهد.

♦ جابجایی مواد جامد بالا – فناوری روتور به طور موثر مواد تا 70 درصد مواد جامد را با استفاده از یک روتور مولد انرژی به شکل هندسی هم زدن و پمپاژ می کند.

♦ ویسکوزیته بالا و جابجایی مواد ساینده بالا  – روتور فوق فرورفته جریان گردابی ایجاد می کند که مواد ساینده را از اجزای مهم پمپ دور نگه می دارد.

♦ تعمیر و نگهداری کم و حداقل زمان خرابی

♦ هزینه مالکیت پایین – تکنولوژی پمپ بدون گرفتگی و تعمیر و نگهداری پایین، بازگشت سرمایه بسیار سریع‌تری را نسبت به پمپ‌های دیگر امکان‌پذیر می‌سازد و آن را به پایین‌ترین پمپ هزینه چرخه عمر در بازار امروز تبدیل می‌کند.

بهترین برنامه ها – صنایعی که بیشترین خدمات را دارند

شرکت پمپ EDDY تولید کننده برتر تجهیزات پمپاژ و لایروبی است . اگر در حال پمپاژ یا لایروبی دوغاب، مواد جامد بالا، مواد بسیار چسبناک، خمیر، مواد ساینده بالا (ماسه و شن) و مواد پر از مواد جامد هستید، بهترین محصول را برای این کار پیدا کرده اید. با ما تماس بگیرید!
