سامانه موشکی ایران از S۳۰۰ روسی سبقت گرفت / عکس

طبق تصاویر منتشرشده از باور۳۷۳ به‌نظر می‌رسد یکی از عمده تغییرات صورت‌گرفته در پرتابگر آن اضافه‌شدن یک دکل حدوداً ۱۰متری است که احتمالاً تجهیزات راداری، اپتیکی، ارتباطی یا ترکیبی از این موارد روی آن نصب می‌شود.

طی روزهای گذشته، رزمایش مشترک پدافند هوایی در گستره‌ای به‌اندازه بیش از نیمی از کشور و با به‌کارگیری یگان‌های نیروی پدافند ارتش جمهوری اسلامی ایران و هوافضای سپاه پاسداران انقلاب اسلامی انجام شد و طی آن، برخی از مهمترین سامانه‌های دفاع هوایی ساخت ایران مورد تست و ارزیابی قرار گرفت.

ازجمله تجهیزات حاضر در این رزمایش، سامانه موشکی باور۳۷۳ بود که توانست یک هدف با سطح مقطع راداری کوچک را در فاصله دور مورد اصابت قرار دهد.

با انجام این رزمایش و انتشار تصاویر جدید از باور۳۷۳، برخی گمانه‌زنی‌ها درخصوص تغییرات در مهمترین سامانه پدافند موشکی ساخت ایران صورت گرفت و اولین حضور رسمی و عملیاتی این سامانه در یک رزمایش کنار سایر اجزای شبکه یکپارچه پدافند هوایی کشور با تحلیل‌های زیادی روبه‌رو شد.

باور ۳۷۳ مهمترین و دوربردترین سامانه پدافندی ساخت ایران است که پس از بدقولی روس‌ها در تحویل سامانه موشکی S۳۰۰ به ایران، در سال ۱۳۹۰ -بدون وجود نمونه مشابه- توسط متخصصان صنایع دفاعی کشور طراحی و پس از ۸ سال ساخته و تحویل شد. (روس‌ها بعدها S۳۰۰ را به ایران تحویل دادند.)

تصاویر اخیر از باور۳۷۳ و مقایسه آن با تصاویری که در گذشته منتشر شده، نشان می‌داد که لااقل پرتابگر آن با نمونه‌های قبلی -مثلا در رونمایی رسمی سال ۱۳۹۸ و نیز رژه نیروهای مسلح در ۳۱ شهریور سال گذشته- تفاوت‌هایی دارد.

تسنیم نوشت: تا پیش از این، پرتابگر مشاهده شده برای سامانه باور از یک کامیون ۵ محوره (۱۰ چرخ) «ذوالجناح» حامل ۲ یا ۴ موشک تشکیل شده بود اما در رزمایش سال ۱۳۹۹ یک پرتابگر ۴ محوره متفاوت با ۲ موشک دیده شد.

5484683 S۳۰۰ روسی, سامانه موشکی ایران

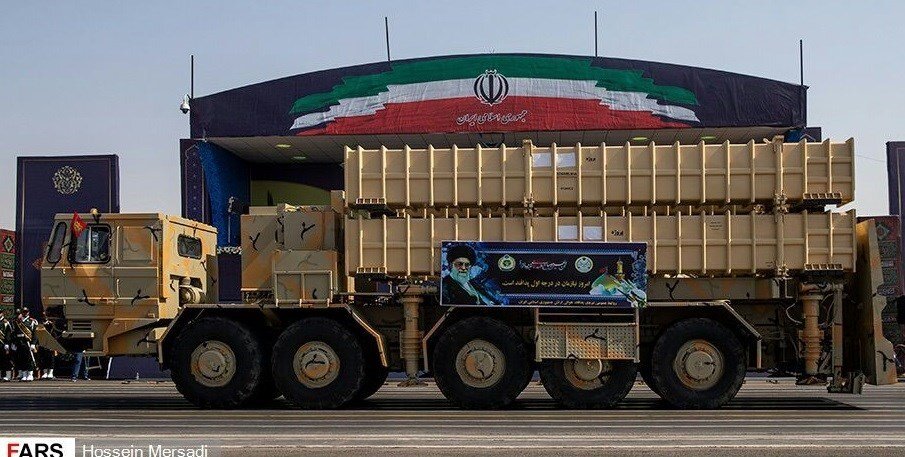

پرتابگر پنج‌محوره (۱۰چرخ) ذوالجناح و حامل ۴ موشک صیادــ۴ متعلق به سامانه باور۳۷۳

با دقت در فیلم‌های منتشر شده در مستندهای سامانه باور۳۷۳ از رسانه ملی، به نظر می‌رسد یکی از عمده تغییرات صورت گرفته در پرتابگر آن، اضافه شدن یک دکل حدوداً ۱۰ متری است که پس از عمود شدن موشک‌ها، قابلیت باز شدن دارد و احتمالا تجهیزات راداری، اپتیکی، ارتباطی یا ترکیبی از این موارد روی آن نصب می‌شود.

5484684 S۳۰۰ روسی, سامانه موشکی ایران

تصویر مربوط به یکی از ویدئوهای منتشرشده از سامانه باور۳۷۳ که در آن یک بخش اضافه قابل مشاهده است

5484685 S۳۰۰ روسی, سامانه موشکی ایران

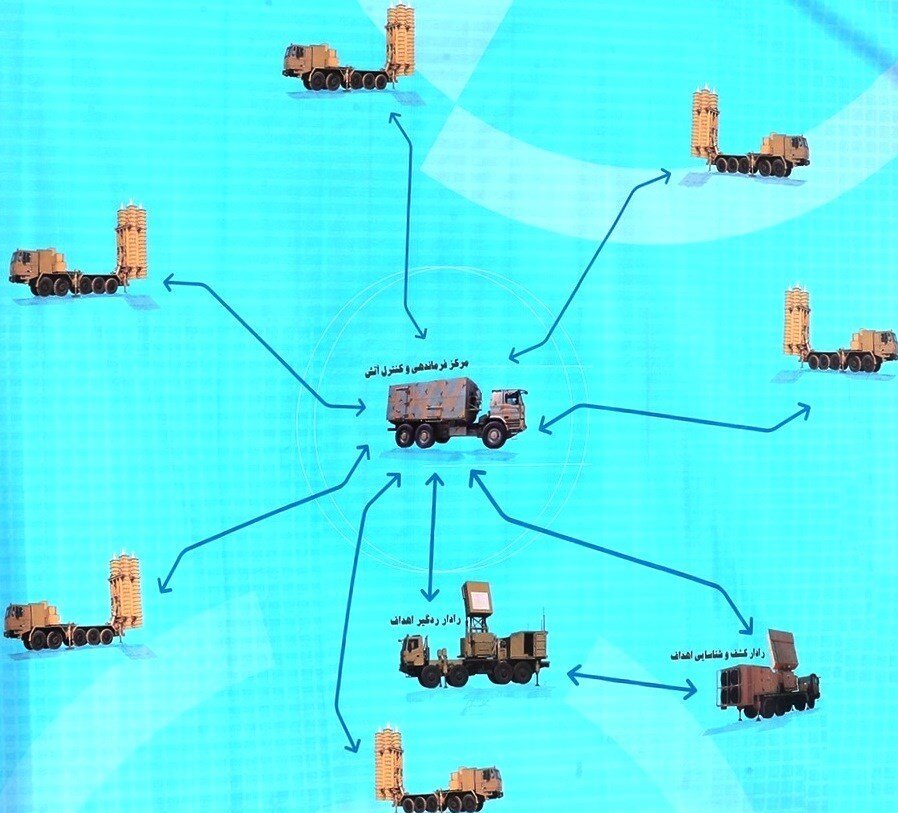

ساختار یک آتشبار سامانه باور۳۷۳ شامل مرکز فرماندهی، یک رادار کشف، یک رادار ردگیری و ۶ پرتابگر ۴تایی

در میان نمونه‌های مشابه خارجی، سامانه‌های S۳۰۰V و S۳۰۰VM ساخت روسیه، معروف‌ترین نمونه‌های سامانه‌های پدافندهوایی مجهز به دکل باز شونده هستند.

5484686 S۳۰۰ روسی, سامانه موشکی ایران

شلیک موشک از سامانه S۳۰۰V؛ رادار روشن‌کننده هدف روی دکل سمت هدف را نشان می‌دهد

5484687 S۳۰۰ روسی, سامانه موشکی ایران

رادار ۹۶L۶-AP نصب‌شده روی دکل بازشونده در سامانه S۳۵۰ ویتیاز

استقرار سامانه‌های ردگیری هدف روی خودروی پرتابگر که سبب ایجاد تلار (TELAR) می‌شود، در بین سامانه‌های پدافند هوایی به مفهومی تثبیت شده تبدیل شده که این امر سبب استقلال عملکرد بسیار بیشتر پرتابگر نسبت به حالت پرتابگر ساده می‌شود.

علاوه بر این، افزایش قابلیت درگیری همزمان با اهداف مختلف با تمرکز روشن سازی هدف توسط رادار نصب شده روی تلار در مقایسه با رادار اصلی که درحال چرخش و اسکن کلی محیط اطراف است و نیز عملکرد پایدارتر سامانه در محیط آلوده به جنگ الکترونیک با امکان فاصله گرفتن پرتابگر مجهز به سامانه ردگیری از رادار مرکزی آتشبار نیز با استفاده از تلار فراهم می‌شود.

5484688 S۳۰۰ روسی, سامانه موشکی ایران

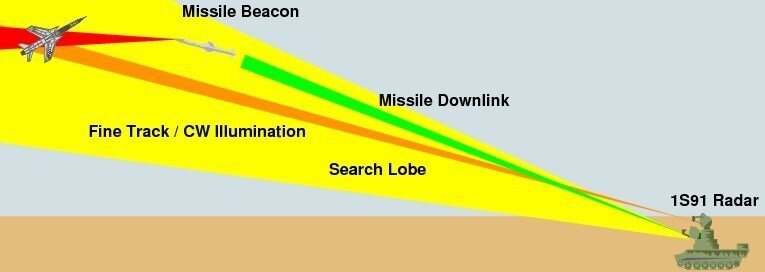

عملکرد رادار روشن‌ساز هدف؛ پرتو زردرنگ متعلق به رادار جست‌وجو و پرتو نارنجی مربوط به رادار متمرکزشده روی هدف یا روشن‌کننده هدف است

13990810191617557215371110 S۳۰۰ روسی, سامانه موشکی ایران

دکل حامل رادار روی پرتابگر موشک در سامانه S۳۰۰V

از طرف دیگر، افزایش دید تجهیزات روی دکل نسبت به اطراف، ایجاد امکان استفاده از عوارض اطراف برای مخفی کردن بخشی از خودرو و پرتابگر، امکان جمع کردن تجهیزات روی دکل و جمع و جورتر کردن پرتابگر برای حرکت از جمله مزیت‌هایی است که با استقرار تجهیزات روی دکل به دست می‌آید.

5484690 S۳۰۰ روسی, سامانه موشکی ایران

رادار ۵N۶۳ فلپ‌لید نصب‌شده روی دکل در یکی از گونه‌های سامانه S۳۰۰

بررسی تصاویر مستندهای پخش شده در سال گذشته از سامانه باور ۳۷۳ نشان می‌دهد، این تغییرات از ماه‌ها قبل مد نظر طراحان و سازندگان این سامانه در صنایع دفاع بوده که احتمالاً این پرتابگر در کنار پرتابگرهای قبلی حامل ۴ موشک در هر آتشبار سامانه باور عمل خواهد کرد.

البته امکان تجهیز پرتابگر جدید به ۴ موشک یا طراحی دکل باز شونده برای پرتابگر قبلی ۵ محوره ذوالجناح نیز منتفی نیست.

5484691 S۳۰۰ روسی, سامانه موشکی ایران

تصاویری از مراحل ساخت پرتابگر دوفروندی جدید در مستندهای پخش‌شده از سامانه باور در رسانه ملی که دکل و شیء مشابه آنتن در آن مشهود است

امیر علیرضا صباحی‌فرد فرمانده نیروی پدافند هوایی ارتش در جریان رزمایش اخیر، طی سخنانی اظهار داشت که سامانه ایرانی باور۳۷۳ در برخی زمینه‌ها از برتری نسبت به سامانه روسی S۳۰۰ برخوردار است.

در عین حال، امیر فرزاد اسماعیلی فرمانده سابق قرارگاه پدافند هوایی ارتش و از مشاورین عالی فرمانده کل ارتش نیز پیش از این گفته بود که سامانه باور۳۷۳ در معرض بهسازی‌های مهمی قرار دارد که آن را از برتری بر S۳۰۰ به سامانه ای قابل مقایسه با S۴۰۰ روسی تبدیل می‌کند.

این گفته نشان می‌دهد که روند ارتقاء در شاخصه‌های اصلی این سامانه به سرعت درحال پیگیری است؛ قابلیتی که در مورد هر سامانه بومی و ساخت داخل در گذشته نیز وجود داشته و در آینده نیز وجود خواهد داشت. همانطور که پیشتر، رادار ردگیری هدف سامانه باور در نمونه تحویلی در سال ۱۳۹۸ با نمونه توسعه‌ای نمایش داده شده در سال ۱۳۹۵ متفاوت بوده و این نشان از توسعه دائمی اجزای مختلف این سامانه دارد.

5484692 S۳۰۰ روسی, سامانه موشکی ایران

رادار ردگیری هدف در سامانه باور؛ تصاویر بالا مربوط به مرداد ۱۳۹۵ و تصاویر پایین مربوط به تحویل در مرداد ۱۳۹۸

این شاخصه‌ها به طور کلی در ۲ مورد بهبود قابلیت‌های موشک و بهبود قابلیت‌های سامانه در مقابله با تعداد بیشتری از اهداف قابل دسته بندی است که اینها از مؤلفه‌های مهم سامانه اس-۴۰۰ روسی هستند.

نکته مهم اینجاست که طبق تصاویر منتشر شده از آزمایش‌های باور۳۷۳ تاکنون، برای ناظران و تحلیلگران مشخص شده است که این سامانه همین الان حداقل یک موشک برد بلند دیگر در رده صیاد۴ مجهز شده که از نظر ظاهری، تفاوتهایی در شکل بال‌های خود با نمونه فعلی صیاد۴ دارد.

مشخص نیست که این موشک از نظر برد و ارتفاع پروازی نسبت به صیاد۴ برتری قابل توجهی دارد یا صرفاً با ترکیب متفاوت و شکل گرین (هندسه داخلی موتور سوخت جامد) برای مقابله مؤثرتر با طیف خاصی از اهداف مثلاً موشک های بالستیک آماده شده است؟

بال‌های موشک فعلی صیاد۴ دهانه کمتری نسبت به دهانه بالک‌ها دارند اما در نمونه دیگر صیاد۴ که رسماً معرفی نشده، بال‌ها طول کمتری نسبت به بال موشک فعلی داشته ولی دهانه بیشتری نسبت به بالک های کنترلی دارند. تفاوتی نیز در انحنای دماغه موشک به چشم می‌خورد.

5484693 S۳۰۰ روسی, سامانه موشکی ایران

موشک صیاد۴ فعلی (بالا) و موشک متفاوت صیاد۴ با بال‌های بزرگتر (پایین)

لازم به ذکر است که صیاد۴ موشکی با پیشران سوخت جامد و شیوه هدایت فرمانی در ابتدای مسیر، فرمانی و اینرسی در میانه مسیر و راداری در انتهای مسیر است. شیوه کنترل این موشک نیز در ابتدای پرواز از نوع کنترل بردار رانش (TVC) با جت وین و در ادامه مسیر بالک های آیرودینامیکی است که در انتهای بدنه نصب شده است.

5484694 S۳۰۰ روسی, سامانه موشکی ایران

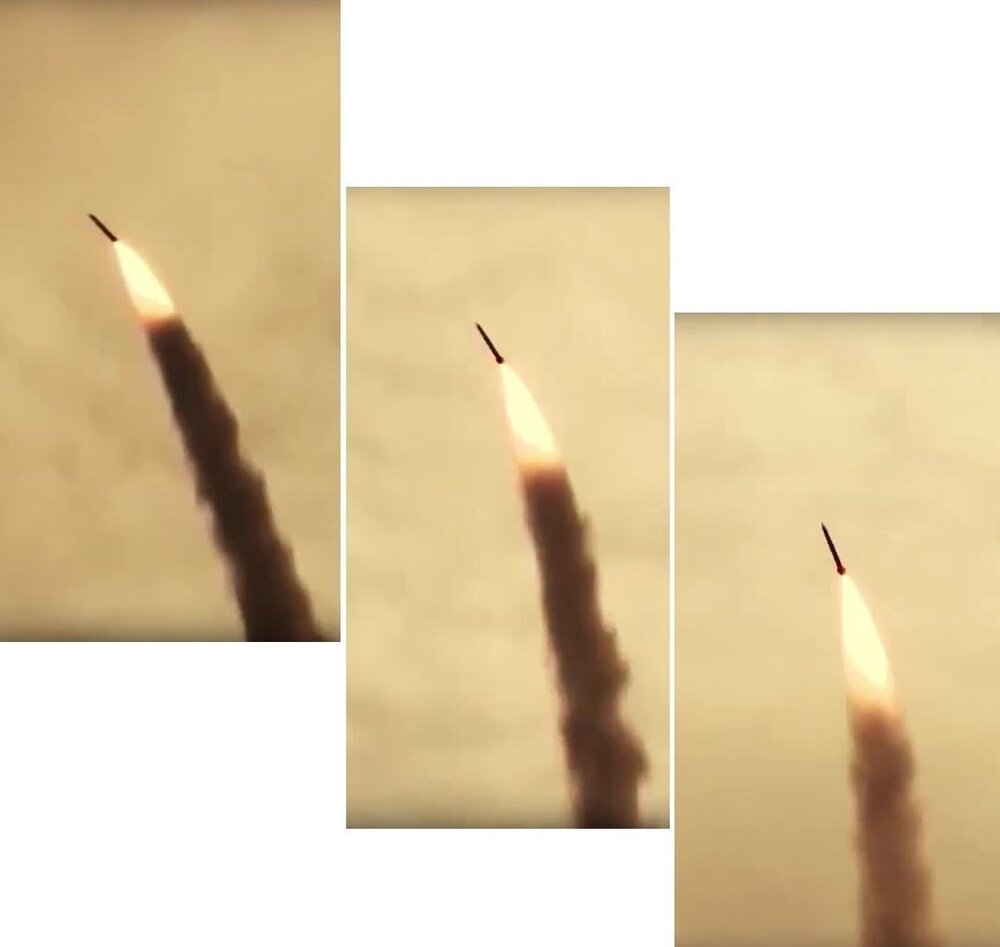

عملکرد سامانه کنترل بردار رانش به‌عنوان روش کنترل (که توسط برخی اشتباهاً روش هدایت نامیده می‌شود) در این تصویر مشخص است.

5484695 S۳۰۰ روسی, سامانه موشکی ایران

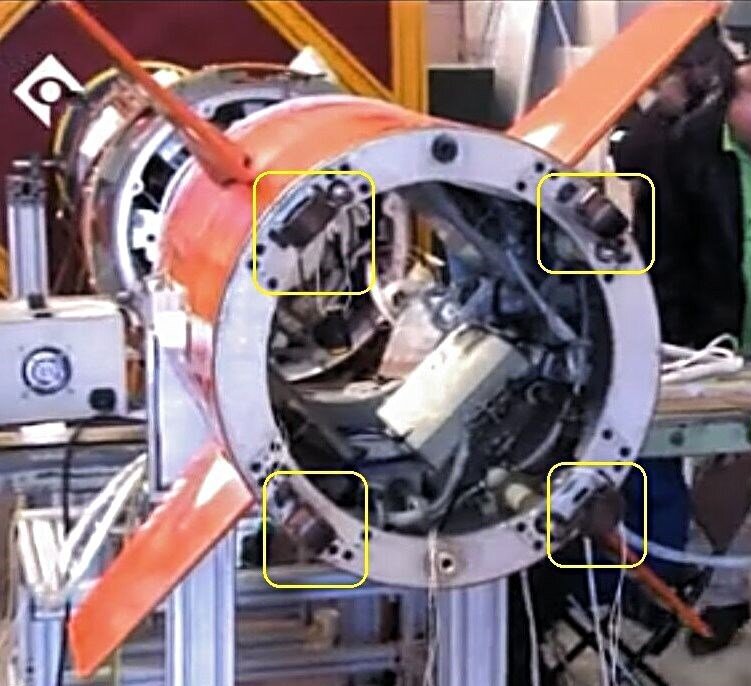

محل محور دوران بالک‌های سامانه کنترل بردار رانش نصب‌شونده در خروجی موتور موشک صیادــ‌۴ در این تصویر در کادرهای زردرنگ مشخص شده است؛ بالک‌های قرمزرنگ نیز قابلیت تحرک دارند که پس از سرعت‌گرفتن موشک به‌اندازه کافی، قابلیت تأثیرگذاری پیدا می‌کنند.
